調節閥 低溫降壓調節閥
更新：2022/9/30 14:54:37??????點擊：
- 品牌：???工開閥門
- 型號：???DY22F
產品介紹
DY22F-25P低溫降壓調節閥
是一種在低溫，深冷場合使用的調節閥。采用長頸閥蓋保溫，配用多彈簧執行機構，具有總體結構緊湊、重量輕、穩定性好等優點。閥體采用精密鑄造角形結構，材料為鋁合金，具有良好的耐低溫性。波紋管密封保證了調節閥在低溫場合不外漏。因而用于冶金、空分、制氧、石油、化工等低溫、深冷場合。特別用于精確控低溫氣體、流體（如液氧、液氬等）的工藝參數保持在給定定值。
DY22F-25P低溫降壓調節閥特點：
低溫調節閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質流量的調節。
DY22F-25P低溫降壓調節閥性能：
|
公稱通徑 |
DN10-40mm |
|
|
公稱壓力 |
PN2.5MPa |
|
|
適用介質 |
液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷等 |
|
|
適用溫度 |
-196℃～+80℃ |
|
|
調壓范圍 |
314DE |
0.1MPa～0.3MPa |
|
315DE |
0.2MPa～1.0MPa |
|
|
316DE |
0.8MPa～1.6MPa |
|
DY22F-25P低溫降壓調節閥零部件材料表：
|
閥體、閥蓋 |
ZG0Cr18Ni9 |
|
閥瓣、膜片 |
0Cr18Ni9 |
|
彈簧 |
60Si2MnA |
|
密封圈 |
PTFE |

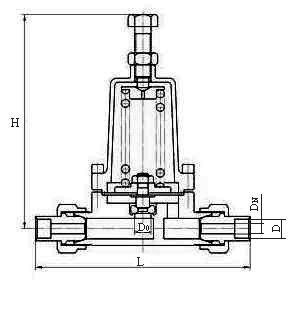

DY22F-25P低溫降壓調節閥：（圖）
DY22F-25P低溫降壓調節閥外觀尺寸：
|
產品型號 |
DY22F-25P低溫降壓調節閥 |
重量 |
|||||
|
產品代號 |
通徑 |
尺寸 |
|||||
|
L |
D |
D0 |
H |
d |
|||
|
314～316DE10 |
10 |
155 |
14.5 |
6 |
150 |
10 |
2.5 |
|
314～316DE15 |
15 |
190 |
18.5 |
8 |
165 |
15 |
3.3 |
|
314～316DE20 |
20 |
200 |
25.5 |
10 |
185 |
20 |
5.1 |
|
314～316DE25 |
25 |
210 |
28.5 |
12 |
190 |
25 |
7.0 |
|
314～316DE32 |
32 |
260 |
38.5 |
13 |
250 |
32 |
9.5 |
|
314～316DE40 |
40 |
260 |
45.5 |
14 |
250 |
40 |
10.2 |
DY22F-25P低溫降壓調節閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境]要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
