截止閥 高壓截止閥
更新：2022/9/1 13:08:22??????點擊：
- 品牌：???工開閥門
- 型號：???J65Y-320V
產品介紹
J65Y-320V高壓截止閥
的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的*線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
J65Y-320V高壓截止閥特點：
(1)截止閥結構比閘閥簡單，制造與維修都較方便。
(2)密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均 不嚴重，密封性能好，使用壽命長。
(3)啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
(4)啟閉力矩大、啟閉較費力，啟閉時間校長。
(5)流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
(6)介質流動方向 公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向*；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向*．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
(7)全開時閥瓣經常受沖蝕
J65Y-320V高壓截止閥性能：
|
公稱壓力PN/Mpa |
試驗壓力ps/Mpa |
工作溫度/℃ |
適用介質 |
|||
|
殼體 |
密封（液） |
上密封（液） |
密封（氣） |
|||
|
32.0 |
48.0 |
35.2 |
35.2 |
0.6 |
≤450 |
水、蒸汽 |
J65Y-320V高壓截止閥零部件材料表：
|
零件名稱 |
閥體、閥蓋 |
支架、手柄 |
填料 |
閥桿 |
閥瓣 |
閥桿螺母 |
|
材料 |
耐熱鋼 |
碳鋼 |
柔性石墨 |
不銹鋼 |
不銹鋼堆焊硬質合金 |
銅 |

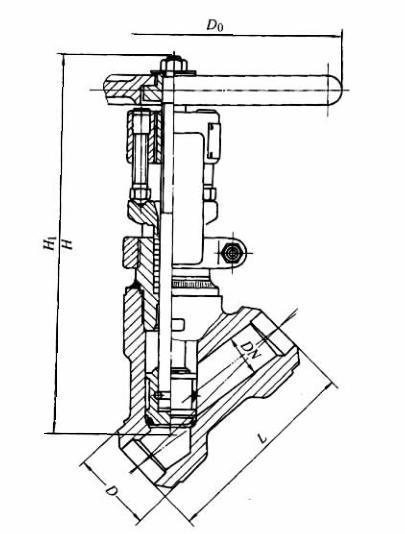

J65Y-320V高壓截止閥結構：（圖）
J65Y-320V高壓截止閥外觀尺寸：
|
公稱通徑DN/mm |
尺寸/mm |
重量/kg |
||||
|
L |
D |
H |
H1 |
D0 |
||
|
20 |
135 |
40 |
265 |
287 |
250 |
6.78 |
|
25 |
135 |
43 |
265 |
287 |
250 |
6.78 |
|
50 |
210 |
38 |
393 |
439 |
390 |
25.5 |
|
65 |
240 |
102 |
427 |
475 |
400 |
33 |
|
80 |
290 |
127 |
505 |
563 |
450 |
64.7 |
|
100 |
320 |
159 |
602 |
670 |
500 |
120 |
J65Y-320V高壓截止閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
收貨單位，收貨人，地址，收驗時間，聯系電話。
