截止閥 襯氟截止閥
更新：2022/9/2 9:12:17??????點擊：
- 品牌：???工開閥門
- 型號：???J41F4-16
產品介紹
J41F4-16、J41F46-16襯氟截止閥
直通式襯氟截止閥、直流式襯氟截止閥、角式襯氟截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性強，行程短（一般為公稱通徑1/4）等優點，應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)作用，但需要強調的是襯氟截止閥嚴禁做流量調節，以免節流口出產生的高速介質流沖蝕破壞密封面。
J41F4-16、J41F46-16襯氟截止閥特點：
1、塑料襯里J41型直通式、J45型直溜式、J44型角式截止閥、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通經1/4）等優點。應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
J41F4-16、J41F46-16襯氟截止閥性能：
|
襯里、閥座 |
適用溫度（℃） |
適用介質 |
|
PTFE（F4） |
≤180 |
除熔融堿金屬、元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕性介質 |
|
PCTFE（F3） |
≤120 |
|
|
FEP（F46） |
≤150 |
|
|
PFA（可熔性F4） |
≤180 |
|
|
PVDF（F2） |
≤100 |
|
|
RPTFE（RF4） |
≤180 |

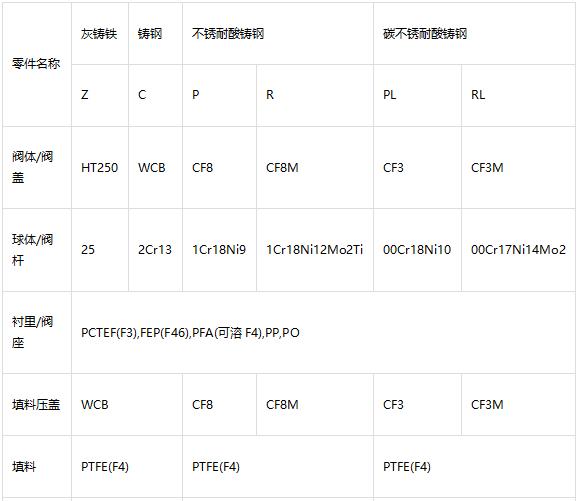

J41F4-16、J41F46-16襯氟截止閥零部件材料表：

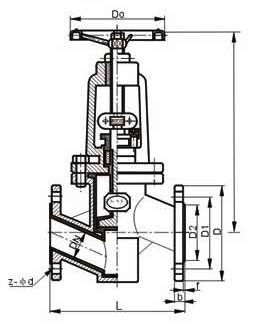

J41F4-16、J41F46-16襯氟截止閥結構：（圖）
J41F4-16、J41F46-16襯氟截止閥外觀尺寸：
|
規格 |
L |
D |
f |
b |
n-d |
D0 |
H |
||
|
DN |
NPS |
1.0MPa |
|||||||
|
15 |
|
90 |
95 |
2 |
14 |
4-14 |
100 |
240 |
|
|
20 |
|
95 |
105 |
2 |
16 |
4-14 |
100 |
245 |
|
|
25 |
1 |
100 |
115 |
2 |
16 |
4-14 |
120 |
250 |
|
|
32 |
1 |
105 |
135 |
2 |
18 |
4-18 |
120 |
260 |
|
|
40 |
1 |
115 |
145 |
3 |
18 |
4-18 |
140 |
290 |
|
|
50 |
2 |
125 |
160 |
3 |
20 |
4-18 |
140 |
300 |
|
|
65 |
2 |
145 |
180 |
3 |
20 |
4-18 |
160 |
355 |
|
|
80 |
3 |
155 |
195 |
3 |
22 |
4-18 |
160 |
400 |
|
|
100 |
4 |
175 |
215 |
3 |
22 |
8-18 |
180 |
455 |
|
|
125 |
5 |
200 |
245 |
3 |
24 |
8-18 |
180 |
530 |
|
|
150 |
6 |
225 |
280 |
3 |
24 |
8-23 |
240 |
605 |
|
|
200 |
8 |
275 |
335 |
3 |
26 |
8-23 |
240 |
650 |
|
|
250 |
10 |
325 |
390 |
3 |
28 |
12-23 |
280 |
680 |
|
|
300 |
12 |
375 |
440 |
4 |
28 |
12-23 |
280 |
710 |
|
J41F4-16、J41F46-16襯氟截止閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
