球閥 不銹鋼四通球閥
更新：2022/8/12 10:57:55??????點擊：
- 品牌：???工開閥門
- 型號：???Q46F
產品介紹
Q46F不銹鋼四通球閥
在電站系統中稱為雙向供水轉閥(在石化系統中也稱空氣換向切換閥)適用于液體、氣體、粉塵、漿料及舍固體顆粒介質的循環系統。采用四通球閥替代該工藝管匯和閥組的工作原理，簡化程序、方便操作、降低成本、便于控制、同步性好。
Q46F不銹鋼四通球閥特點：
1、針對電力系統冷卻器正反供水特定工藝過程設計，功能適用、可靠;
2、頂裝式固定球四面座閥芯結構密封性能好、耐沙粒磨損、使用壽命長;
3、電動、氣動操作(必要時可切換到手動操作);
4、四通球閥便于控制控制箱與閥門間以及與上位機之間有良好的信息通道和操作介面：并可按工藝要求實現在一定時間間隔正反供水的自動切換。
Q46F不銹鋼四通球閥制造標準：
設計規范： GB/T12237 API 6D API 608 BS 5351
結構長度： GB/T 12221 ASME B16.10
法蘭連接： GB/T 9113 ASME B16.5
試驗與檢驗：GB/T 13927 API598 API6D
Q46F不銹鋼四通球閥零部件材料表：
|
閥體＼閥蓋 |
GB |
WCB |
ZGlCrl8Ni9Ti |
ZGOCfl8Nil2M02Ti |
|||
|
ASTM |
WCB |
CF8 |
CF8M |
||||
|
球體 |
GB |
2Cfl3 |
1Cfl8Ni9Ti |
0Cfl8Ni12M02Ti |
|||
|
ASTM |
420 |
304 |
316 |
||||
|
閥桿 |
GB |
2Crl3 |
1Crl8Ni9Ti |
0Crl8Ni12M02Ti |
|||
|
ASTM |
420 |
304 |
316 |
||||
|
閥座 |
GB |
|
對位聚苯 |
聚四氟乙烯 |
對位聚苯 |
|
對位聚苯 |
|
ASTM |
|||||||
|
填料 |
GB |
柔性石墨 |
柔性石墨 |
柔性石墨 |
|||
|
ASTM |
|||||||
|
螺栓 |
GB |
35 |
0Crl8Ni9 |
0Crl8Ni9 |
|||
|
ASTM |
A193B7 |
A320-B8 |
A320-B8 |
||||
|
螺母 |
GB |
45 |
0Cfl8Ni9 |
0Crl8Ni9 |
|||
|
ASTM |
A1942H |
A194-8 |
A194-8 |
||||

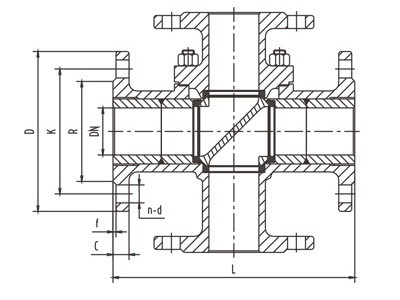

Q46F不銹鋼四通球閥結構：（圖）
Q46F不銹鋼四通球閥外觀尺寸：
|
公稱壓力 |
公稱通徑 |
尺 寸 |
||||||||
|
L |
D |
K |
d |
Y |
b |
z-do |
Hw |
Hd |
||
|
1．6MPa |
50 |
260 |
165 |
125 |
100 |
|
16 |
4-ф18 |
205 |
265 |
|
65 |
320 |
185 |
145 |
120 |
|
18 |
4-ф18 |
245 |
295 |
|
|
80 |
320 |
200 |
160 |
135 |
|
20 |
8-ф18 |
305 |
345 |
|
|
100 |
370 |
220 |
180 |
155 |
|
20 |
8-ф18 |
340 |
420 |
|
|
125 |
510 |
250 |
210 |
185 |
|
22 |
8-ф18 |
425 |
465 |
|
|
150 |
510 |
285 |
240 |
2"0 |
|
24 |
8-ф23 |
450 |
505 |
|
|
200 |
580 |
340 |
295 |
265 |
|
26 |
12-ф23 |
480 |
525 |
|
|
250 |
670 |
405 |
355 |
320 |
|
30 |
12-ф25 |
530 |
565 |
|
|
300 |
760 |
460 |
410 |
375 |
|
30 |
12-ф25 |
585 |
630 |
|
|
350 |
850 |
520 |
470 |
435 |
|
34 |
16-ф25 |
625 |
675 |
|
|
400 |
980 |
580 |
525 |
485 |
|
36 |
16-ф30 |
670 |
710 |
|
|
450 |
1080 |
640 |
585 |
545 |
|
40 |
20-ф30 |
705 |
770 |
|
|
500 |
1220 |
715 |
650 |
608 |
|
44 |
20-ф34 |
765 |
825 |
|
|
600 |
1360 |
840 |
770 |
718 |
|
48 |
20-ф41 |
840 |
945 |
|
|
700 |
1750 |
910 |
840 |
788 |
|
50 |
24-ф41 |
1050 |
1110 |
|
|
800 |
1850 |
1025 |
950 |
898 |
|
52 |
24-ф41 |
1125 |
1220 |
|
|
900 |
2050 |
1125 |
1050 |
998 |
|
54 |
28-ф41 |
1260 |
1315 |
|
|
1000 |
2150 |
1255 |
1170 |
1110 |
|
56 |
28-ф48 |
1325 |
1385 |
|
|
1200 |
2450 |
1485 |
1390 |
1325 |
|
58 |
32-ф54 |
1395 |
1450 |
|
Q46F不銹鋼四通球閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
收貨單位，收貨人，地址，收驗時間，聯電話。
