截止閥 氣動截止閥
更新：2022/7/25 14:01:13??????點擊：
- 品牌：???工開閥門
- 型號：???J641H
產品介紹
J641H氣動截止閥
采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮?dú)?。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。
J641H氣動截止閥特點：
1、雙作用氣缸操作方便、靈活。
2、密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。
3、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
4、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
J641H氣動截止閥制造標準：
|
設計與制造 |
GB/T12235 |
|
|
連接端尺寸 |
結構長度 |
GB/T12221 |
|
法蘭尺寸 |
JB/T79 |
|
|
檢驗與試驗 |
JB/T9092 |
|
|
材 料 |
碳鋼 |
GB/T12229 |
|
不銹鋼 |
GB/T12230 |
|
|
合金鋼 |
Q/ZB66 |
|
|
標 志 |
GB/T12220 |
|
|
供 貨 |
JB/T7928 |
|

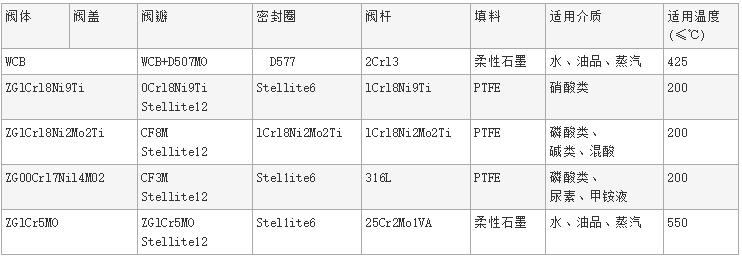

J641H氣動截止閥零部件材料表：

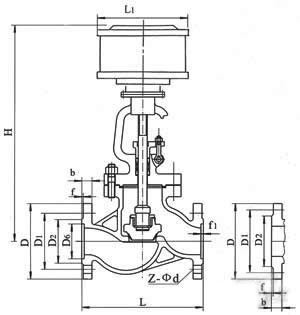

J641H氣動截止閥結構：（圖）
J641H氣動截止閥外觀尺寸：
|
公稱壓力PN(MPa) |
公稱通徑DN(mm) |
標準值 |
參考值 |
|||||||||
|
L |
D |
D1 |
n |
D6 |
b |
f |
f1 |
Z-φd |
L1 |
H |
||
|
1．6 |
50 |
230 |
160 |
125 |
100 |
|
16 |
3 |
|
4-φ18 |
185 |
645 |
|
65 |
290 |
180 |
145 |
120 |
|
18 |
3 |
|
4-φ18 |
232 |
690 |
|
|
80 |
310 |
195 |
160 |
135 |
|
20 |
3 |
|
8-φ18 |
232 |
715 |
|
|
100 |
350 |
215 |
180 |
155 |
|
20 |
3 |
|
8-φ18 |
232 |
770 |
|
|
125 |
400 |
254 |
210 |
185 |
|
22 |
3 |
|
8-φ18 |
283 |
780 |
|
|
150 |
480 |
280 |
240 |
210 |
|
24 |
3 |
|
8-φ23 |
283 |
810 |
|
|
200 |
600 |
335 |
295 |
265 |
|
26 |
3 |
|
12-φ23 |
283 |
967 |
|
|
250 |
622 |
405 |
355 |
320 |
|
30 |
3 |
|
12-φ25 |
283 |
1143 |
|
|
300 |
698 |
460 |
410 |
375 |
|
30 |
4 |
|
12-φ25 |
283 |
1292 |
|
|
2.5 |
50 |
230 |
160 |
125 |
100 |
|
20 |
3 |
|
4-φ18 |
185 |
645 |
|
65 |
290 |
180 |
145 |
120 |
|
22 |
3 |
|
8-φ18 |
232 |
690 |
|
|
80 |
310 |
195 |
160 |
135 |
|
22 |
3 |
|
8-φ18 |
232 |
715 |
|
|
100 |
350 |
230 |
190 |
160 |
|
24 |
3 |
|
8-φ23 |
232 |
770 |
|
|
125 |
400 |
270 |
220 |
188 |
|
28 |
3 |
|
8-φ25 |
283 |
780 |
|
|
150 |
480 |
300 |
250 |
218 |
|
30 |
3 |
|
8-φ25 |
283 |
810 |
|
|
200 |
600 |
360 |
310 |
278 |
|
34 |
3 |
|
12-φ25 |
283 |
967 |
|
|
250 |
622 |
425 |
370 |
332 |
|
36 |
3 |
|
12-φ30 |
283 |
1143 |
|
|
300 |
698 |
485 |
430 |
390 |
|
40 |
4 |
|
16-φ30 |
283 |
1292 |
|
|
4．0 |
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
185 |
645 |
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8-φ18 |
232 |
690 |
|
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8-φ18 |
232 |
715 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4．5 |
8-φ23 |
232 |
770 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4．5 |
8-φ25 |
283 |
782 |
|
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4．5 |
8-φ25 |
283 |
875 |
|
|
200 |
600 |
375 |
320 |
282 |
260 |
38 |
3 |
4．5 |
12-φ30 |
283 |
1160 |
|
J641H氣動截止閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
