電磁閥 通用電磁閥
更新：2022/8/1 13:41:44??????點擊：
- 品牌：???工開閥門
- 型號：???ZCL通用電磁閥
產品介紹
ZCL通用電磁閥
適用于無壓差或低壓力系統,如壓力低于1.6MPa,溫度不高于180℃各種混合介質管路, 如造紙、印染、服裝設備、暖通空調、電鍍涂裝、干燥設備、機械設備及空氣處理等行業，是自動化控制工程、項目改造及設備配套的首選產品。
重新設計,采用球面過度,小阻力提高流通能力
ZCL通用電磁閥特點：
1.集直動式開閥和先導式開閥兩位一體的反沖式特殊結構
2.零壓力亦能打開主閥，低壓差流量大，適用范圍廣
3.不同的使用介質,采用針對性的密封, 更加提高電磁閥合理性
4.閥塞采用一次成型工藝,更加提高電磁閥的壽命和可靠性
5.采用精鑄銅體,外觀精巧美觀
ZCL通用電磁閥技術參數：
|
參數/型號 |
ZCL-1 |
ZCL-2 |
ZCL-1Y |
ZCL-2Y |
||||
|
工作壓力(Mpa) |
0～0.8 |
|||||||
|
介質種類 |
空氣 |
蒸汽 |
水油 |
熱水 |
||||
|
介質溫度(℃) |
≤60 |
≤180 |
≤60 |
≤180 |
||||
|
電源電壓 |
AC220V、DC24V其余規格可特殊訂貨 |
|||||||
|
流量系數(Kv) |
按JB/T7352-94 |
|||||||
|
功率(W) |
≤50 |
|||||||
|
環境溫度(℃) |
-40～+60 |
|||||||
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
||

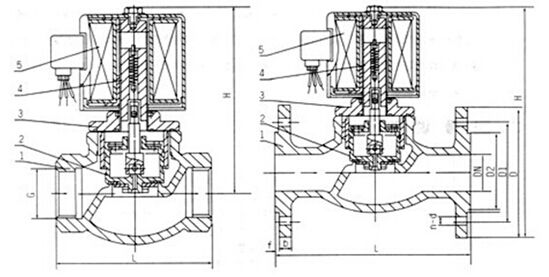

ZCL通用電磁閥結構：（圖）
ZCL通用電磁閥外觀尺寸：
|
通徑 |
內螺紋 |
內螺紋連接 |
法蘭連接 |
||
|
外形尺寸 |
外形尺寸 |
||||
|
G |
L |
H |
L |
H |
|
|
15 |
1/2 |
89 |
168 |
101 |
185 |
|
20 |
3/4 |
101 |
195 |
105 |
210 |
|
25 |
1 |
101 |
195 |
107 |
219 |
|
32 |
11/4 |
112 |
206 |
122 |
240 |
|
40 |
11/2 |
127 |
225 |
146 |
248 |
|
50 |
2 |
127 |
225 |
150 |
225 |
ZCL通用電磁閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
