產品介紹
D941F4-10P 襯氟電動蝶閥
體積小、重量輕、結構簡單的優點,與同參數閘閥比較,平均減輕重量達30-50％,蝶板旋轉90°即可實現啟、閉過程,又由于轉軸兩側蝶板受介質作用力近似相等,轉矩相反,因此啟閉力矩較小.
D941F4-10P 襯氟電動蝶閥特點：
1.中線蝶閥為整個蝶板與閥座在360°圓周內同心（中線）,具有雙向密封功能,壓力、流量可自由調節;
2.偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封效果更好.
3.四級加載彈性密封,保證了閥門內、外的零泄露;
D941F4-10P 襯氟電動蝶閥制造標準：
|
遵循規范 |
STANDARD |
|
設計與制造 |
GB 12238 |
|
結構長度 |
GB 12221 （短一長系列） |
|
法蘭尺寸 |
JB78/JB79 （GB.HG.SH） |
|
壓力試驗 |
GB/T 13927 |
|
標志 |
GB 12220 |
|
供貨 |
GB/T 12252 |

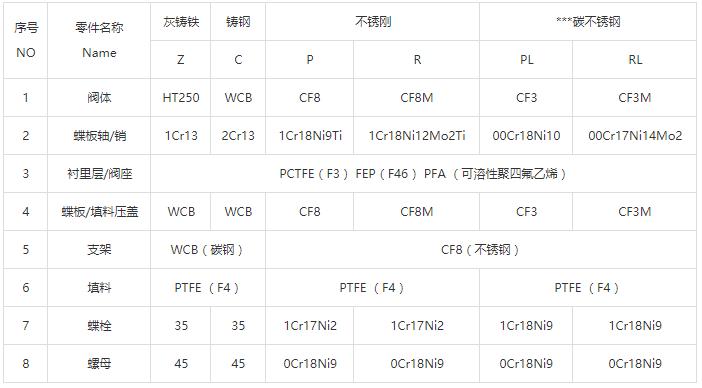

D941F4-10P 襯氟電動蝶閥零部件材料表：

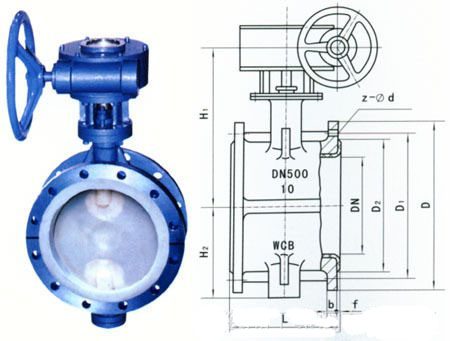

D941F4-10P 襯氟電動蝶閥結構：（圖）
D941F4-10P 襯氟電動蝶閥外觀尺寸：
|
公稱通徑 |
標準值 |
參考值 |
|||||||||
|
DN （mm） |
NPS （inch） |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D0 |
H |
W（kg） |
|
PN1.0（MPa） |
|||||||||||
|
40 |
11/2 |
106 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
160 |
140 |
10 |
|
50 |
2 |
108 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
200 |
160 |
12 |
|
65 |
21/2 |
112 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
250 |
160 |
13 |
|
80 |
3 |
114 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
250 |
170 |
14 |
|
100 |
4 |
127 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
300 |
180 |
16 |
|
125 |
5 |
140 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
300 |
275 |
18 |
|
150 |
6 |
140 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
200 |
295 |
38 |
|
200 |
8 |
152 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
200 |
320 |
74 |
|
250 |
10 |
250 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
240 |
385 |
105 |
|
300 |
12 |
270 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
240 |
390 |
142 |
|
350 |
14 |
290 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
280 |
460 |
179 |
|
400 |
16 |
310 |
565 |
515 |
482 |
4 |
32 |
16-φ25 |
280 |
510 |
220 |
|
450 |
18 |
330 |
615 |
565 |
532 |
4 |
32 |
20-φ25 |
320 |
540 |
268 |
|
500 |
20 |
350 |
670 |
620 |
585 |
4 |
34 |
20-φ30 |
320 |
570 |
378 |
|
600 |
24 |
390 |
780 |
725 |
685 |
5 |
36 |
20-φ30 |
360 |
660 |
608 |
|
700 |
28 |
430 |
895 |
840 |
800 |
5 |
40 |
24-φ30 |
360 |
710 |
1050 |
|
800 |
32 |
470 |
1010 |
950 |
905 |
5 |
44 |
24-φ30 |
360 |
780 |
1320 |
|
900 |
36 |
510 |
1110 |
1050 |
1005 |
5 |
46 |
28-φ34 |
380 |
885 |
1795 |
|
1000 |
40 |
550 |
1220 |
1160 |
1115 |
5 |
50 |
28-φ34 |
400 |
990 |
1900 |
D941F4-10P 襯氟電動蝶閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
