蝶閥 不銹鋼蝶閥
更新：2022/8/5 15:46:05??????點擊：
- 品牌：???工開閥門
- 型號：???D373H/W
產品介紹
D373H/W不銹鋼美標凸耳式蝶閥
采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。該蝶閥結構特點排除了其他類型蝶閥開過位而不能密封的缺點，且在高曙下能正常使用，克服了其它類型閥門在高溫使用時因熱膨脹而容易泄漏的缺點。該蝶閥耕具使用介質要求，選用不同密封面材料，以保證密封面耐磨損、耐腐蝕、使用壽命長。
D373H/W不銹鋼美標凸耳式蝶閥制造標準：
|
設計標準 |
API609-83 |
|
法蘭連接尺寸 |
ANSI B16.5 |
|
結構長度 |
ANSI B16.10-1992 |
|
壓力試驗: |
API598-82 |
D373H/W不銹鋼美標凸耳式蝶閥技術參數：
|
公稱通徑 |
DN（mm） |
2"～36" |
|
|
公稱壓力 |
PN（Mpa） |
150Lb |
300Lb |
|
試驗壓力 |
強度試驗 |
3.0 |
7.5 |
|
密封試驗 |
2.2 |
5.5 |
|
|
適用介質 |
水、蒸汽、油品、海水等 |
||
|
適用溫度 |
-29℃～425℃ |
||
D373H/W不銹鋼美標凸耳式蝶閥零部件材料表：
零件名稱
材料
閥體
WCB、304、316、316SS、CF8M
蝶板
WCB、304、316、316SS、CF8M
閥桿
316、2Cr13、1Cr18Ni9Ti
密封圈
316、氟塑料
填料
柔性石墨、氟塑料

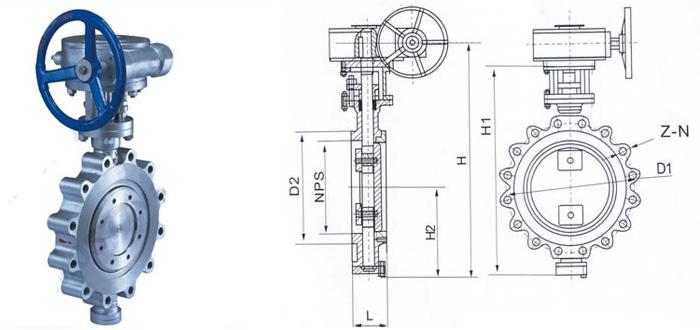

D373H/W不銹鋼美標凸耳式蝶閥結構：（圖）
D373H/W不銹鋼美標凸耳式蝶閥外觀尺寸：
|
型號 |
英寸 |
L |
D |
H1 |
M |
Z-d |
Wt/kgs |
||||
|
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
對夾式 |
法蘭式 |
||||
|
D373H-150LB |
2" |
1.72 |
43 |
6.00 |
152 |
11.02 |
280 |
M18 |
4-19 |
9 |
20 |
|
3" |
1.93 |
49 |
7.50 |
190 |
12.40 |
315 |
M18 |
4-19 |
11 |
29 |
|
|
4" |
2.20 |
56 |
9.00 |
229 |
13.78 |
350 |
M20 |
8-19 |
13 |
33 |
|
|
5" |
2.50 |
64 |
10.00 |
254 |
15.35 |
390 |
M20 |
8-22 |
16 |
38 |
|
|
6" |
2.75 |
70 |
11.00 |
279 |
17.91 |
455 |
M20 |
8-22 |
26 |
74 |
|
|
8" |
2.80 |
71 |
13.50 |
343 |
20.67 |
252 |
M24 |
8-22 |
34 |
86 |
|
|
10" |
3.00 |
76 |
16.00 |
406 |
23.81 |
605 |
M24 |
12-25 |
51 |
142 |
|
|
連接尺寸 |
12" |
3.38 |
86 |
19.00 |
483 |
28.74 |
730 |
M27 |
12-25 |
72 |
167 |
|
14" |
3.63 |
92 |
21.00 |
533 |
31.50 |
800 |
M27 |
12-29 |
106 |
218 |
|
|
16" |
4.00 |
102 |
23.50 |
597 |
34.25 |
870 |
M30 |
16-29 |
133 |
275 |
|
|
18" |
4.50 |
114 |
25.00 |
635 |
36.22 |
920 |
M30 |
16-32 |
176 |
315 |
|
|
D373H-300LB |
20" |
5.00 |
127 |
27.50 |
399 |
39.37 |
1000 |
M33 |
20-32 |
190 |
395 |
|
24" |
6.06 |
154 |
32.00 |
813 |
45.51 |
1155 |
M33 |
20-35 |
394 |
580 |
|
|
30" |
6.50 |
165 |
38.75 |
985 |
54.13 |
1375 |
M39 |
28-35 |
476 |
717 |
|
|
32" |
7.50 |
190 |
41.75 |
1060 |
56.50 |
1435 |
M39 |
28-41 |
618 |
880 |
|
|
36" |
8.00 |
203 |
46.00 |
1168 |
62.40 |
1585 |
M20 |
32-41 |
762 |
1042 |
|
|
6" |
2.75 |
70 |
|
|
17.91 |
435 |
M20 |
8-22 |
28 |
|
|
|
8" |
2.80 |
71 |
|
|
20.67 |
525 |
M24 |
8-22 |
36 |
|
|
|
10" |
3.00 |
76 |
|
|
23.81 |
605 |
M24 |
12-25 |
53 |
|
|
|
12" |
3.38 |
86 |
|
|
28.74 |
730 |
M27 |
12-25 |
74 |
|
|
|
14" |
3.63 |
92 |
|
|
31.50 |
800 |
M27 |
12-29 |
110 |
|
|
|
16" |
4.00 |
102 |
|
|
34.25 |
870 |
|
|
|
|
|
D373H/W不銹鋼美標凸耳式蝶閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
