閘閥 鋼制電動閘閥
更新：2022/8/30 10:14:24??????點擊：
- 品牌：???工開閥門
- 型號：???Z940H、Z940Y、Z940W
產品介紹
Z940H、Z940Y、Z940W 型 PN100、PN160 鋼制電動楔式閘閥
電動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為堆焊鐵基合金（Z940H-100/160）、堆焊硬質合金（Z940Y-100/160、Z940Y-100I）、不銹鋼（Z940W-100P、Z940W-100R），公稱壓力 PN100、PN160，閥體材料為碳素鋼（Z940H-100/160、Z940Y-100/160）、鉻鉬不銹鋼（Z940Y-100I）、鉻鎳不銹鋼（Z940W-100P）和鉻鎳鉬不銹鋼（Z940W-100R）的閘閥。
Z940H、Z940Y、Z940W 型 PN100、PN160 鋼制電動楔式閘閥性能：
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
Z940H-100 |
100 |
10.0 |
≤425 |
水、蒸汽、油品 |
|
Z940H-160 |
160 |
16.0 |
||
|
Z940Y-100 |
100 |
10.0 |
||
|
Z940Y-160 |
160 |
16.0 |
||
|
Z940Y-100I |
100 |
10.0 |
≤550 |
蒸汽、油品 |
|
Z940W-100P |
100 |
10.0 |
≤200 |
硝酸類介質 |
|
Z940W-100R |
100 |
10.0 |
醋酸類介質 |
Z940H、Z940Y、Z940W 型 PN100、PN160 鋼制電動楔式閘閥零部件材料表：
|
型號 |
材料 |
|||
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
|
Z940H-100 |
碳素鋼 |
鉻不銹鋼 |
堆焊鐵基合金 |
石棉石墨或柔性石墨 |
|
Z940H-160 |
||||
|
Z940Y-100 |
堆焊硬質合金 |
|||
|
Z940Y-160 |
||||
|
Z940Y-100I |
鉻鉬不銹鋼 |
鉻鉬不銹鋼 |
堆焊硬質合金 |
柔性石墨 |
|
Z940W-100P |
鉻鎳不銹鋼 |
鉻鎳不銹鋼 |
本體材料 |
聚四氟乙烯 |
|
Z940W-100R |
鉻鎳鉬不銹鋼 |
鉻鎳鉬不銹鋼 |
本體材料 |
|

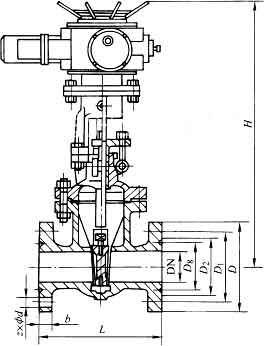

Z940H、Z940Y、Z940W 型 PN100、PN160 鋼制電動楔式閘閥結構：（圖）
Z940H、Z940Y、Z940W 型 PN100、PN160 鋼制電動楔式閘閥外觀尺寸：
|
DN |
L |
D |
D1 |
D2 |
D6 |
b |
z×Φd |
H |
重量/kg |
|
50 |
250 |
195 |
145 |
112 |
85 |
28 |
4×Φ25 |
650 |
100 |
|
65 |
280 |
220 |
170 |
138 |
110 |
32 |
8×Φ25 |
680 |
120 |
|
80 |
310 |
230 |
180 |
148 |
115 |
34 |
8×Φ25 |
755 |
210 |
|
100 |
350 |
265 |
210 |
172 |
145 |
38 |
8×Φ30 |
830 |
300 |
|
125 |
400 |
310 |
250 |
210 |
175 |
42 |
8×Φ34 |
965 |
440 |
|
150 |
450 |
350 |
290 |
250 |
205 |
46 |
12×Φ34 |
1020 |
500 |
|
200 |
550 |
430 |
360 |
312 |
260 |
54 |
12×Φ41 |
1240 |
570 |
|
250 |
650 |
500 |
430 |
382 |
313 |
60 |
12×Φ41 |
1400 |
900 |
|
300 |
750 |
585 |
500 |
442 |
364 |
70 |
16×Φ48 |
1920 |
1020 |
|
350 |
850 |
655 |
560 |
498 |
420 |
76 |
16×Φ54 |
2010 |
1250 |
|
400 |
950 |
715 |
620 |
558 |
480 |
80 |
16×Φ54 |
2100 |
1390 |
Z940H、Z940Y、Z940W 型 PN100、PN160 鋼制電動楔式閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
