截止閥 角式截止閥
更新：2022/9/1 14:34:16??????點擊：
- 品牌：???工開閥門
- 型號：???J744X
產品介紹
J744X系列液動角式截止閥
一種用于工業管道排污的液動直角截止閥，包括閥體、閥瓣、液壓缸、活塞，它是將閥體上的進水口與出水口設計成互為直角，閥體上有液壓缸，閥體內的閥瓣向上或向下運動實現閥的開啟或關閥。使污水中的雜質在閥體內腔不結垢，排污效果好。本實用新型結構緊湊，密封性能好，閥門啟閉靈活，實用性強。
J744X系列液動角式截止閥性能：
|
公稱壓力PN/Mpa |
試驗壓力/Mpa |
適用溫度℃ |
工作介質 |
|
|
殼體 |
密封 |
|||
|
0.05 |
0.075 |
0.055 |
≤65 |
清水、污水 |
J744X系列液動角式截止閥零部件材料表：
|
零件名稱 |
閥體、液壓缸、缸蓋 |
閥瓣 |
活塞桿、指 |
活塞 |
|
材料 |
灰鑄鐵 |
球墨鑄鐵 |
不銹鋼 |
鋁合金 |

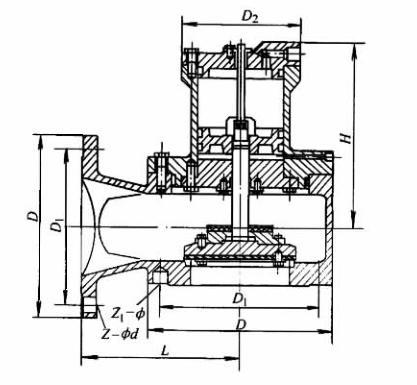

J744X系列液動角式截止閥結構：（圖）
J744X系列液動角式截止閥外觀尺寸：
|
公稱通徑DN/mm |
尺寸/mm |
重量/kg |
||||||
|
D |
D1 |
D2 |
L |
H |
Z-φd |
Z1-φk |
||
|
100 |
210 |
170 |
130 |
190 |
218 |
4-φ19 |
4-M16 |
45 |
|
150 |
265 |
225 |
180 |
240 |
285 |
8-φ19 |
8-M20 |
84 |
|
200 |
320 |
280 |
180 |
290 |
312 |
8-φ19 |
8-M20 |
156 |
|
250 |
375 |
335 |
232 |
350 |
348 |
12-φ19 |
12-M20 |
217 |
|
300 |
440 |
395 |
232 |
425 |
386 |
12-φ23 |
12-M20 |
305 |
J744X系列液動角式截止閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
