蝶閥 液控緩閉蝶閥
更新：2022/8/5 10:44:47??????點擊：
- 品牌：???工開閥門
- 型號：???HD7S41X
產品介紹
HD7S41X液控緩閉蝶閥
用于水電站、自來水給水泵房以及電力、石油、化工、冶金、礦山等其他各類泵站、安裝在水輪機進口或水泵出口管路、作截止、止回、調節之用。
HD7S41X液控緩閉蝶閥特點：
1、能按程序啟閉、在正常供電和突然斷電情況下均能自動按預定的時間和角度分快、慢二階段關閉；調節范圍大、適應性強。
2、可消除破壞性水錘、防止水泵和水輪機組發生飛逸事故，有效地降低了管網系統的壓力波動、保障設備的安全可靠運行。
3、該閥可取代水泵出口處原電動閘閥和止回閥的功能，減少占地面積及基建投資。同時其流阻系數僅為0.1～0.6，遠小于止回閥的流阻系數（1.7～2.6），節能效果明顯。
4、本公司S（鎖定型）、B（保壓型）、X（蓄能器型）系列液控止回蝶均是對國內同類產品加以改進和完善后發展起來的新一代產品，大大增強了系統的可靠性和安全性。同時，本公司可根據用戶的特殊要求單獨進行設計，多位滿足廣大用戶對該類產品的需要。
HD7S41X液控緩閉蝶閥性能：
|
公稱通徑DN（mm） |
150～2400 |
|
|
公稱壓力級PN（MPa） |
0.25～2.5 |
|
|
試驗壓力Ps(MPa) |
密封 |
1.1×PN |
|
強度 |
1.5×PN |
|
|
工作壓力（MPa） |
1.0×PN |
|
|
介質溫度（℃） |
≤80 |
|
|
適用介質 |
水、海水、泥沙水、油品等非腐蝕性流體 |
|
HD7S41X液控緩閉蝶閥零部件材料表：
|
零件名稱 |
材料 |
|
閥體 |
灰鑄鐵、球墨鑄鐵、碳素鋼 |
|
蝶板 |
灰鑄鐵、球墨鑄鐵、碳素鋼 |
|
閥軸 |
2Cr13、45# |
|
閥體密封面 |
銅、不銹鋼 |
|
蝶板密封圈 |
優質丁橡膠、不銹鋼 |
|
填料 |
V形密封圈 |
|
墻板 |
碳素鋼 |

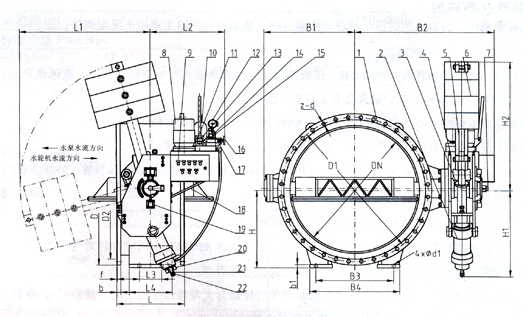

HD7S41X液控緩閉蝶閥結構：（圖）

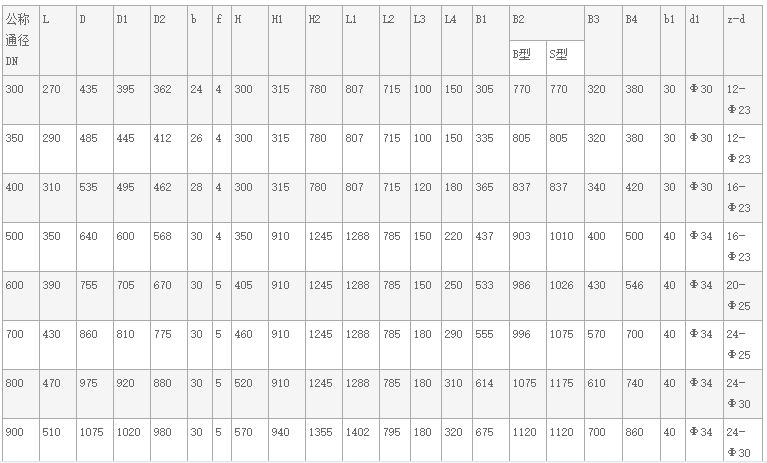

HD7S41X液控緩閉蝶閥外觀尺寸：
HD7S41X液控緩閉蝶閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
