截止閥 直流式截止閥
更新：2022/7/27 12:01:31??????點擊：
- 品牌：???工開閥門
- 型號：???J45J
產品介紹

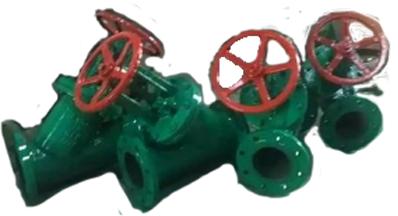

J45J直流式襯膠截止閥
專用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。直流式襯膠截止閥的閥瓣由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截?cái)喙苈分械慕橘|(zhì)，但不能做節流用。
J45J直流式襯膠截止閥特點：
1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因?yàn)闊o(wú)論是開或閉，閘板運動方向均與介質流動方 向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。
J45J直流式襯膠截止閥制造標準：
1、設計與制造按：GB/12239
2、結構長度：GB/12221
3、法蘭連接尺寸按：GB4126.3、GB4216.4
4、試驗檢驗按：GB/T13927
J45J直流式襯膠截止閥結構：（圖）
J45J直流式襯膠截止閥外觀尺寸：
|
公稱通徑 |
PN1.0(MPa) |
重量 |
|||||||||
|
L |
D |
D1 |
D2 |
f |
b |
Z-￠d |
D0 |
H1 |
H2 |
||
|
15 |
130 |
95 |
65 |
43 |
3 |
14 |
4-￠14 |
100 |
180 |
195 |
7 |
|
20 |
150 |
105 |
75 |
50 |
3 |
14 |
4-￠14 |
100 |
215 |
235 |
8 |
|
25 |
160 |
115 |
85 |
60 |
3 |
16 |
4-￠14 |
120 |
220 |
245 |
9 |
|
32 |
180 |
135 |
100 |
68 |
2 |
18 |
4-￠18 |
140 |
250 |
275 |
11 |
|
40 |
200 |
145 |
110 |
80 |
3 |
18 |
4-￠18 |
160 |
283 |
315 |
15 |
|
50 |
230 |
160 |
125 |
100 |
3 |
20 |
4-￠18 |
180 |
316 |
360 |
18 |
|
65 |
290 |
180 |
145 |
115 |
3.5 |
20 |
4-￠18 |
200 |
353 |
408 |
26 |
|
80 |
310 |
195 |
160 |
130 |
3.5 |
22 |
8-￠18 |
240 |
437 |
505 |
35 |
|
100 |
350 |
215 |
180 |
150 |
4 |
24 |
8-￠18 |
280 |
480 |
566 |
48 |
|
125 |
400 |
245 |
210 |
180 |
4 |
26 |
8-￠18 |
320 |
540 |
650 |
65 |
|
150 |
480 |
280 |
240 |
210 |
4 |
28 |
8-￠23 |
360 |
605 |
740 |
95 |
|
200 |
600 |
335 |
295 |
260 |
5 |
32 |
8-￠23 |
400 |
650 |
800 |
150 |
|
250 |
730 |
405 |
355 |
319 |
5 |
35 |
12-￠26 |
450 |
680 |
870 |
235 |
|
300 |
850 |
460 |
410 |
370 |
6 |
40 |
12-￠26 |
500 |
770 |
1050 |
350 |
J45J直流式襯膠截止閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
