產品介紹
H7B41X-16(C)型鑄鋼液控止回閥
適用于常壓鍋爐的回水管路上，利用發送管路自身壓力變化控制本閥的開啟與關閉，本閥門屬于常閉閥，能有效防止因突然斷電或因其它原因引起循環水泵停止工作時引起鍋爐溢水，它可代替價格昂貴的電磁控制系統。
H7B41X-16(C)型鑄鋼液控止回閥特點：
1、液控止回閥控制部分采用了全液控形式，以蓄能器取化了重錘部分，減小了能量損耗，傳動機構得到簡化，占具空間小，與一般型閥相近。安裝方便，即課左、右臥式安裝，也可以立式安裝。
2、液控止回閥裝在泵后，可代替閘閥（閥）和止回閥兩臺閥門。且流阻系數小，大口徑閥流阻系數只比閘閥略高。因此，該類閥門為節能產品。
3、液控止回閥關閉時，可以根據管道系統的特性或用戶要求調整快、慢關段的時間和切換角度，從而達到消除或減小水錘，保護系統作用。
4、如行程開關都采用電感式接近開關，移除液壓站，防護等級可達IP67。
H7B41X-16(C)型鑄鋼液控止回閥性能：
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
H7B41X-16 |
16 |
1.6 |
≤70 |
水、油品 |
|
H7B41X-16C |
16 |
1.6 |
≤425 |
水、油品 |
H7B41X-16(C)型鑄鋼液控止回閥零部件材料表：
|
型號 |
材料 |
||
|
閥體、閥蓋 |
閥桿、閥瓣、閥座 |
彈簧 |
|
|
H7B41X-16 |
灰鑄鐵 |
2Cr13 |
50CrVA |
|
H7B41X-16C |
WCB |
||

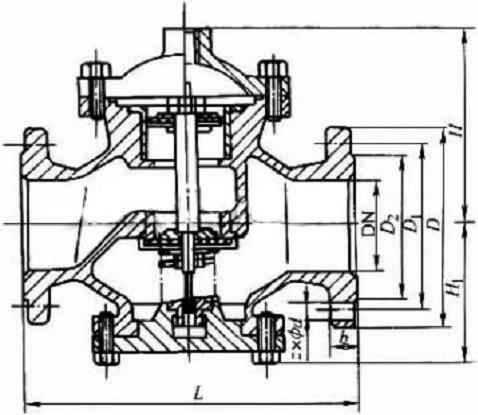

H7B41X-16(C)型鑄鋼液控止回閥結構：（圖）
H7B41X-16(C)型鑄鋼液控止回閥外觀尺寸：
|
DN |
L |
D |
b |
z0000d |
H |
H1 |
重量/kg |
|
40 |
220 |
150 |
18 |
4000017.5 |
175 |
115 |
28 |
|
50 |
250 |
165 |
20 |
4000017.5 |
175 |
115 |
28 |
|
65 |
280 |
185 |
20 |
4000017.5 |
195 |
135 |
34 |
|
80 |
310 |
200 |
20 |
8000017.5 |
215 |
155 |
40 |
|
100 |
350 |
220 |
24 |
8000017.5 |
215 |
155 |
49 |
|
125 |
400 |
250 |
24 |
8000017.5 |
240 |
170 |
78 |
|
150 |
450 |
285 |
26 |
8000022 |
240 |
170 |
111 |
|
200 |
500 |
340 |
26 |
12000022 |
280 |
190 |
155 |
H7B41X-16(C)型鑄鋼液控止回閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
