調節閥 低噪調節閥
更新：2022/9/15 14:30:16??????點擊：
- 品牌：???工開閥門
- 型號：???HCN
產品介紹
HCN低噪音籠式調節閥
可以降低可壓縮流體的噪音，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。閥芯采用壓力平衡式結構。流體通道呈S流線型，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，噪音低。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
用于石油精煉、石油化工，化肥、一般化學、鋼鐵，治金、造紙、電力、輕工等自動化控制過程中。
HCN低噪音籠式調節閥特點：
1、實現了更大的cv值與更廣的可調比性:從獨特的流體分析中產生的S形構造閥體，能夠抑制因流路形狀復雜而產生渦流以及因流路忽然擴大而引起復雜不規則流動等現象，從而帶來較好的介質流動，另外，籠式閥中的導流翼能將套筒周圍產生的不穩定流體較好地導入套筒中，由于這些特點，使CV3000系列調節閥與原V系列調節閥相比具有CV值增加30％，另外可調比從30：1擴大到50：1(加附件可達75：1)，因而可以用于更大范圍下負載變動的控制。
2、高精度流量特性能帶來“理想”的流動:采用高精度流量特性曲線作為標準技術參數，理論上實現“理想”的流動．使過程增益穩定,計算機模擬，閥門開度進行過程控制條件下，可以實現柔性控制。
3、體積小、重量輕:CV3000系列調節閥由于采用簡易機械結構的多彈簧型小型大輸出力的薄膜執行機構或精小電子電動執行機構，從而成功地大幅度降低高度，實現小型化，CV3000型調節閥與原V型系列調節閥相比可實現30％—40％的小型化，輕型化，對空間的有效利用作出了貢獻。
HCN低噪音籠式調節閥性能：
|
公稱通徑 |
DN40-DN300 (11/2″-12″) |
閥作用型式 |
氣關式（正作用執行機構）或氣開式（反作用執行機構） |
|
公稱壓力 |
PN1.0～PN6.4MPa(CLASS125Lb～CLASS600Lb)(10K～40K) |
附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構 |
|
連接方式 |
法蘭、對焊、承插焊 |
閥體型式 |
直通單座套筒型鑄造球型閥 |
|
適用溫度 |
常溫型（P）：-17～+230℃。伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃。伸長Ⅱ型（E2I）：-100～-45℃。伸長Ⅱ型（E2W）：-196～-100℃ |
閥芯型式 |
壓力平衡型閥芯。分離式、多孔型二級節流結構套筒 |
|
驅動方式 |
氣動 |
流量特性 |
線性特性 |
|
機構型式 |
多彈簧氣動薄膜執行機構 |
泄漏量 |
金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級 |
|
彈簧范圍 |
20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型） |
回差 |
全行程的≤1%(帶定位器)，≤3%（不帶定位器） |
|
供氣壓力 |
140～400kPa（LHA型）、140～280kPa（LVA5型）400～500kPa（LVA6型）、300～500kPa（LVP型）
|
基本誤差 |
全行程的≤±1%(帶定位器)， ≤±5%（不帶定位器） |
|
氣源接口 |
Rc1/4” |
可調范圍 |
25：1或50：1
|
|
環境溫度 |
-30～+70℃ |
|
|
HCN低噪音籠式調節閥零部件材料表：
|
零件名稱 |
閥體、閥蓋 |
膜片 |
密封 |
|
主要材料 |
碳鋼、不銹鋼、鉻鉬鋼、鈦 |
乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
不銹鋼、不銹鋼堆焊司太利合金、鈦和耐腐蝕合金、聚四氟乙烯 |

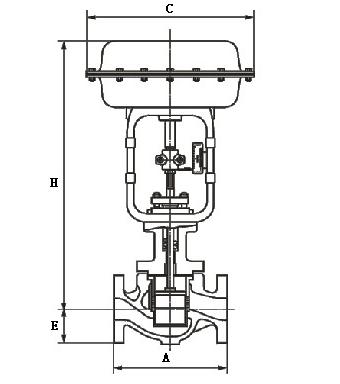

HCN低噪音籠式調節閥結構：（圖）

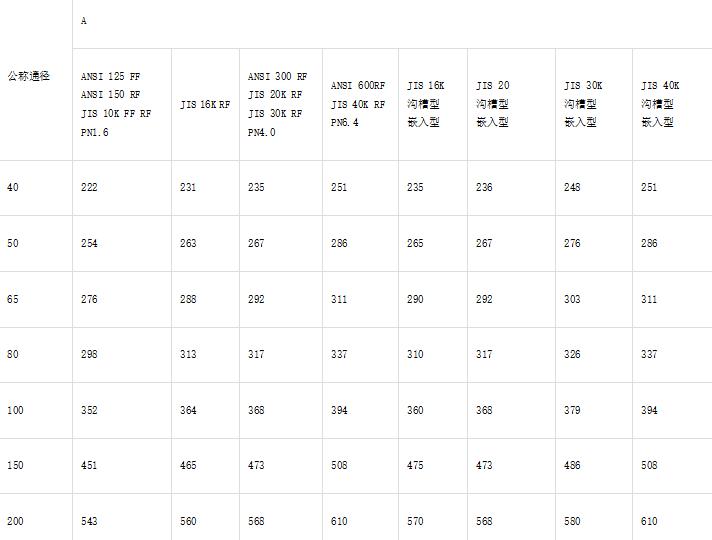

HCN低噪音籠式調節閥外觀尺寸：
HCN低噪音籠式調節閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
