止回閥 法蘭止回閥
更新：2022/7/28 16:20:04??????點擊：
- 品牌：???工開閥門
- 型號：???H41H、H41W
產品介紹
H41H、H41W德標法蘭止回閥
廣泛適用于公稱壓力PN16-PN40，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、油品、蒸汽等。其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。
H41H、H41W德標法蘭止回閥特點：
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示更直觀；
6、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
H41H、H41W德標法蘭止回閥制造標準：
|
設計和制造標準按照: |
DIN3356、EN 13709; |
|
結構長度按照: |
DIN3202、EN 558-1; |
|
法蘭連接尺寸按照: |
DIN2543-2545、EN 1092-1; |
|
檢驗和測試按照: |
DIN3230、EN 12266; |
H41H、H41W德標法蘭止回閥技術參數：
|
壓力等級 |
常溫試驗壓力 （Mpa) |
|||
|
殼體 |
密封 |
低氣壓密封 |
||
|
公稱壓力 (Mpa) |
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
0.6 |
|
|
4.0 |
6.0 |
4.4 |
0.6 |
|
|
適用溫度 |
-29~425℃ |
|||
|
適用介質 |
水、蒸汽、熱油、油品等。 |
|||
H41H、H41W德標法蘭止回閥零部件材料表：
|
序號NO. |
名稱 |
材質 |
|
1 |
閥體 |
GS-C25、CF8、CF3 |
|
2 |
閥瓣 |
2CR13、F304、F316 |
|
3 |
金屬墊片 |
石棉+不銹鋼 |
|
4 |
閥蓋 |
GS-C25、CF8、CF3 |
|
5 |
六角螺母 |
ASTMA1932H、A193-8、A193-8M |
|
6 |
雙頭螺栓 |
ASTMA193B7、A193-B8、A193-B8M |

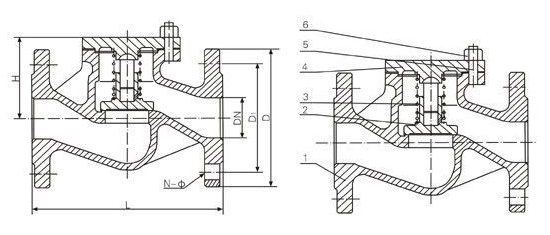

H41H、H41W德標法蘭止回閥結構：（圖）
H41H、H41W德標法蘭止回閥外觀尺寸：
PN16
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
H |
70 |
70 |
80 |
80 |
85 |
95 |
110 |
130 |
155 |
165 |
215 |
285 |
|
Kv |
5.7 |
7.8 |
11.8 |
17.9 |
27.9 |
48.5 |
77.6 |
109 |
168 |
251 |
389 |
664 |
|
重量 |
2.4 |
3.0 |
3.8 |
5.7 |
7.4 |
10.3 |
15.2 |
20.4 |
31 |
49 |
69 |
132 |
PN25
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
H |
70 |
70 |
80 |
80 |
85 |
95 |
110 |
130 |
155 |
165 |
215 |
285 |
|
Kv |
5.7 |
7.8 |
11.8 |
17.9 |
27.9 |
48.5 |
77.6 |
109 |
168 |
251 |
389 |
664 |
|
重量 |
2.4 |
3.0 |
3.8 |
6 |
8 |
11 |
16 |
21 |
32 |
51 |
70 |
136 |
口徑
15
20
25
32
40
50
65
80
100
125
150
200
L
130
150
160
180
200
230
290
310
350
400
480
600
H
70
70
80
80
85
95
110
130
155
165
215
285
Kv
5.7
7.8
11.8
17.9
27.9
48.5
77.6
109
168
251
389
664
重量
2.4
3.0
3.8
7.1
10.4
12.7
22.5
28
40
64
90
170
H41H、H41W德標法蘭止回閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
