閘閥 高壓對焊閘閥
更新：2022/8/11 9:54:50??????點擊：
- 品牌：???工開閥門
- 型號：???Z61H
產品介紹
Z61H高溫高壓對焊閘閥
遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。電站焊接閘閥中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。電站焊接閘閥適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。
Z61H高溫高壓對焊閘閥特點：
1、殼體精密鑄造工藝，外觀光潔，組織均勻，滿足高中低壓要求。
2、特殊材料配對，確保密封面高硬度及硬度差；精密研磨，光潔如鏡，耐磨耐蝕，有效延長使用壽命。
3、背密封設計，有效保護密封填料，杜絕跑冒滴漏。
4、雙閘板設計，密封面自動 100% 吻合，特別方便在線檢修。
5、高壓水強度，高壓氣體強度，無損檢測等多道檢測，全面控制鑄鋼件質量。
6、閥桿表面經精密磨削，抗擦傷，有效地減輕啟閉力矩，操作更輕松。
7、采用特殊緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減輕啟閉摩擦，避免對閥桿表面的腐蝕，進而免除外漏。
8、雙向承壓密封設計，滿足各類特殊工況的苛刻要求。
9、嚴格手工配研，確保雙側密封面吻合度 90% 以上，實現氣泡級出廠密封檢測。
10、各類自控智能型電裝選擇，實現遠程自動控制及自動檢測。
Z61H高溫高壓對焊閘閥性能：
|
公稱壓力 |
強度試驗(MPa) |
密封試驗(MPa) |
適用溫度℃ |
適用介質 |
|
25.0 |
37.5 |
27.5 |
≤425 |
水 |
|
32.0 |
48.0 |
35.2 |
≤425 |
|
|
P54100V |
30 |
11 |
≤540 |
|
|
P54140V |
42 |
15.4 |
||
|
P54170V |
48 |
18.7 |
|
執行標準 |
設計與制造 |
結構長度 |
壓力-溫度等級 |
試驗-檢驗 |
|
E101 |
E101 |
E101 JB/T3595 |
E101 |
Z61H高溫高壓對焊閘閥零部件材料表：
|
1 |
閥體 |
WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
|
2 |
閥板 |
WCB、WC6、WC9 |
|
3 |
閥桿 |
2Cr13、25Cr2MoV、20Cr1Mo1V1A |
|
4 |
閥蓋 |
WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
|
5 |
壓板 |
2Cr13、25Cr2MoV、20Cr1Mo1V1A |
|
6 |
填料 |
增強柔性石墨、V型聚四氟乙烯填料 |
|
7 |
壓蓋 |
1Cr13、WCB、CF8、CF3、CF8M、CF3M |
|
8 |
支架 |
WCB、WC6、WC9 |
|
9 |
電動執行器 |
殼體(HT200、WCB) |

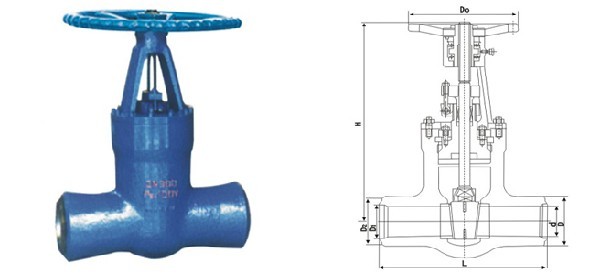

Z61H高溫高壓對焊閘閥結構：（圖）
Z61H高溫高壓對焊閘閥外觀尺寸：
|
公稱壓力 |
公稱通徑 |
外形尺寸及連接尺寸 |
||||
|
L |
D |
L1 |
d2 |
H |
||
|
16.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 |
|
|
25 |
120 |
35 |
12 |
23 |
235 |
|
|
32 |
130 |
43 |
14 |
28 |
258 |
|
|
40 |
150 |
49 |
15 |
36 |
285 |
|
|
50 |
170 |
61 |
16 |
45 |
338 |
|
|
20.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 |
|
|
25 |
120 |
35 |
12 |
23 |
235 |
|
|
32 |
130 |
43 |
14 |
28 |
258 |
|
|
40 |
150 |
49 |
15 |
36 |
285 |
|
|
50 |
170 |
61 |
16 |
45 |
338 |
|
|
25.0 |
15 |
90 |
23 |
10 |
13 |
182 |
|
20 |
110 |
29 |
11 |
18 |
210 |
|
|
25 |
120 |
35 |
12 |
23 |
235 |
|
|
32 |
130 |
43 |
14 |
28 |
258 |
|
|
40 |
150 |
49 |
15 |
36 |
285 |
|
|
50 |
170 |
61 |
16 |
45 |
338 |
|
Z61H高溫高壓對焊閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
