止回閥 抽汽止回閥
更新：2022/8/17 11:02:10??????點擊：
- 品牌：???工開閥門
- 型號：???CKH643H
產品介紹
CKH643H抽汽止回閥
主要用于緊急止回和電廠汽輪機管路系統，在汽輪機突然失壓的情況下，能在0。5～1秒以內關閉，防止管路系統蒸汽和冷凝水倒流導致汽輪機損壞。
CKH643H抽汽止回閥特點：
1、閥板采用大斜角，縮短開啟關閉行程，液壓助關實現快速啟閉，三維偏心密封結構，開啟密封即分離，關閉接觸即密封，啟閉輕便靈活。（≤DN250采用截止式）
2、閥板受助關推力，達到截止、止回的目的。
3、快速關閉時間可達０.５~1秒，緊急切斷安全可靠。
CKH643H抽汽止回閥制造標準：
|
公稱通徑 |
100～1600 |
|||||
|
公稱壓力（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
氣壓密封試驗 |
0.6 |
|||||
|
適用介質 |
水、蒸汽、煤氣 |
|||||
|
適用溫度（℃） |
軟密封：≤80℃；C碳素鋼-29-425℃； I合金鋼-29-530℃；P 鉻鎳鈦鋼與R鉻鎳鉬鈦鋼-196-600℃ |
|||||
CKH643H抽汽止回閥零部件材料表：
|
1 |
閥體 |
WCB |
12 |
端蓋 |
WCB |
|
2 |
閥瓣 |
25/1Cr18NiTi |
13 |
閥軸 |
1Cr18NiTi |
|
3 |
閥桿 |
2Cr13/1Cr18NiTi |
14 |
手動試驗操作閥 |
1Cr18NiTi |
|
4 |
導向套 |
2Cr13/1Cr18NiTi |
15 |
進氣接管 |
銅管 |
|
5 |
填料 |
柔性石墨 |
16 |
2位5通電磁閥 |
組合件 |
|
6 |
填料壓蓋 |
25 |
17 |
關閥氣管 |
銅管 |
|
7 |
支架 |
WCB |
18 |
開閥氣管 |
銅管 |
|
8 |
指示盤 |
25 |
19 |
快速排氣閥 |
組合件 |
|
9 |
閥桿 |
2Cr13/1Cr18NiTi |
20 |
快速排氣閥 |
組合件 |
|
10 |
助關氣缸 |
組合件 |
21 |
信號反饋裝置 |
組合件 |
|
11 |
氣源處理三聯件 |
標準件 |
22 |
信號反饋裝置 |
組合件 |

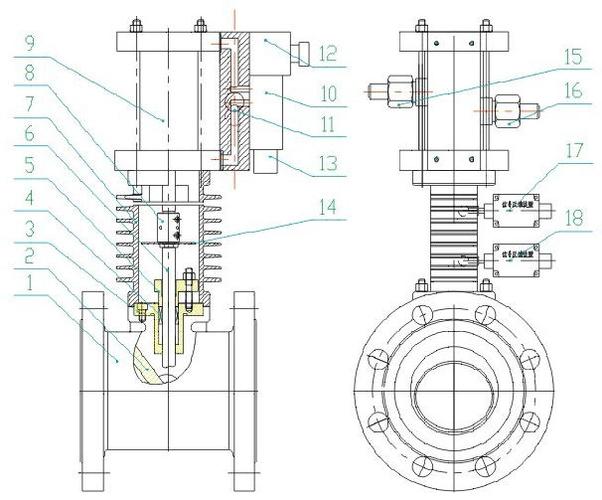

CKH643H抽汽止回閥結構：（圖）

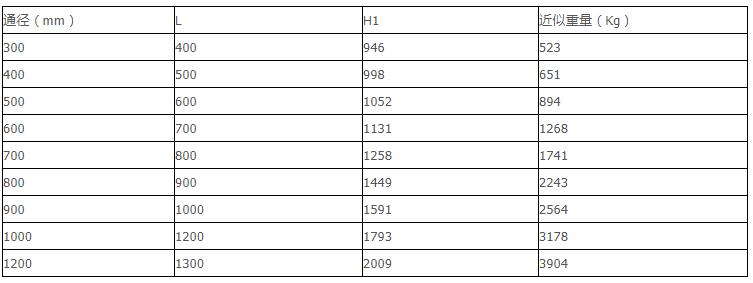

CKH643H抽汽止回閥外觀尺寸：
CKH643H抽汽止回閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
