Q41N鍛鋼法蘭式高壓球閥

關閉的一種閥門，密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。其具有獨特的自動泄壓功能，當閥門中腔介質壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到較好的應用。

Q41N鍛鋼法蘭式高壓球閥特點：

1、本產品部件均為鍛件。
2、采用下裝式閥桿，設置倒密封結構，確保填料處可靠密封及防止閥桿脫出。
3、采用鑲嵌式閥座。閥座背后設置O型圈，確保介質不外漏。

Q41N鍛鋼法蘭式高壓球閥性能：

公稱壓力PN	16	32	MPa
強度試驗壓力PT	24	48	MPa
低壓密封試驗力	0.6		MPa
高壓密封試驗力	17.6	35.2	MPa
適用介質	水、油品、蒸汽
適用溫度	-40～80℃

Q41N鍛鋼法蘭式高壓球閥零部件材料表：

零件名稱	材質
零件名稱	GB	ASTM
閥體、閥蓋	WCB	A216-WCB
密封圈	尼龍	尼龍
球體	1Cr18Ni9Ti	SS 304
閥座、閥桿	2Cr13	A246-416
O形圈	橡膠	橡膠
雙頭螺栓	35CrMoA	A193-B7

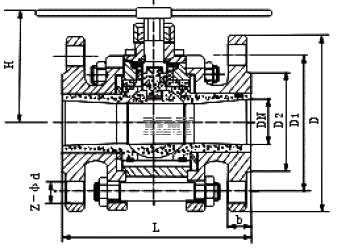

Q41N鍛鋼法蘭式高壓球閥結構：（圖）

Q41N鍛鋼法蘭式高壓球閥外觀尺寸：

公稱壓力	公稱通徑	主要尺寸
		L		D		H		W	M	D2	b	Z-Φd
		法蘭	對焊	法蘭	對焊	法蘭	對焊	W	法蘭
16.0	10	210	150	95	90	77	58	220	M24×2	18	20	3-18
	15	230	170	95	100	85	62	220	M24×2	20	20	3-18
	20	240	190	105	110	94	75	250	M33×2	28	20	3-18
	25	260	205	105	115	100	80	250	M33×2	28	22	3-18
	32	300	230	115	150	120	96	300	M42×2	38	24	4-18
	40		260	165	170	150	111	400	M52×2	48	30	6-26
	50	400	330	165	200	165	128	450	M64×3	58	32	6-26
	65	490	360	200	225	180	180	500	M80×3	74	40	6-29
	80	580	380	225	270	200	200	600	M100×3	94	50	6-33
	100	620	430	260	320	245	245	800	M125×4	115	60	6-36
32.0	10	210	150	95	90	77	58	220	M24×2	18	20	3-18
	15	230	170	105	100	85	62	220	M33×2	28	20	3-18
	20	240	190	105	110	94	75	250	M33×2	28	20	3-18
	25	260	205	115	115	100	80	250	M42×2	35	25	4-18
	32	300	230	165	150	120	96	300	M52×2	41	30	4-22
	40	350	260	165	170	150	111	400	M64×3	47	35	6-26
	50	400	330	200	200	165	128	450	M80×3	70	40	6-29
	65	490	360	225	225	180	180	500	M100×3	90	50	6-33
	80	580	380	260	270	200	200	600	M125×4	112	55	6-36
	100	620	430	300	320	245	245	800	M155×4	135	65	8-36
