止回閥 襯氟止回閥
更新：2022/9/5 11:55:00??????點擊：
- 品牌：???工開閥門
- 型號：???H41F46
產品介紹
H41F46襯氟止回閥
這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
H41F46襯氟止回閥特點：
1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8
2、體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20
3、閥瓣關閉快速，水錘壓力小
4、水平或垂直管道均可使用，安裝方便
5、流道通暢、流體阻力小
6、動作靈敏、密封性能好
7、閥瓣行程短、關閥沖擊力小
8、整體結構、簡單緊湊、造型美觀
9、使用壽命長、可靠性高
H41F46襯氟止回閥性能：
|
結構形式 |
旋啟式、直通升降式 |
|
公稱壓力 |
PN0.6～1.6MPa |
|
公稱通徑 |
DNl.5～500mm |
|
基本型號 |
H41F3、H41F46 、H44F3、 H44F46 |

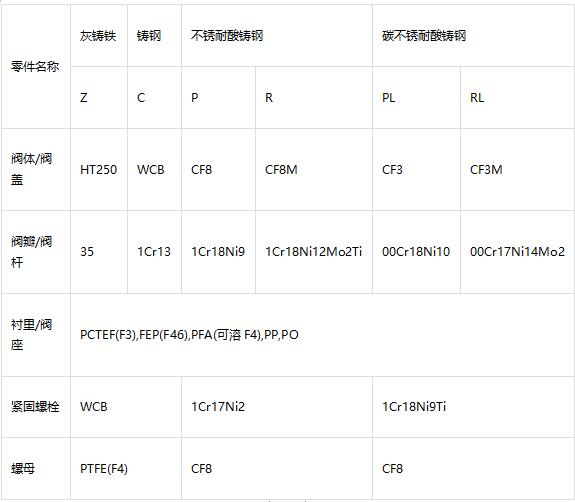

H41F46襯氟止回閥零部件材料表：

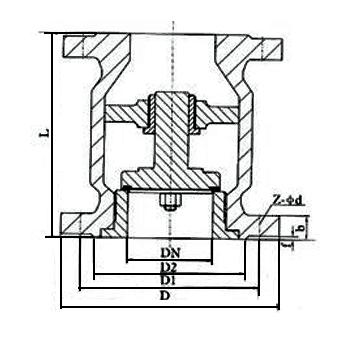

H41F46襯氟止回閥結構：（圖）
H41F46襯氟止回閥外觀尺寸：
|
公稱尺寸 |
L |
D |
f |
b |
Z-φd |
D |
f |
b |
Z-φd |
|||
|
DN(mm) |
NPS(inch) |
PN1.0MPa |
PN1.6MPa |
|||||||||
|
15 |
1/2 |
130 |
95 |
2 |
14 |
4-φ14 |
130 |
2 |
14 |
4-φ14 |
||
|
20 |
3/4 |
150 |
105 |
2 |
16 |
4-φ14 |
150 |
2 |
16 |
4-φ14 |
||
|
25 |
1 |
160 |
115 |
2 |
16 |
4-φ14 |
160 |
2 |
16 |
4-φ14 |
||
|
32 |
5/4 |
180 |
135 |
2 |
18 |
4-φ18 |
180 |
2 |
18 |
4-φ18 |
||
|
40 |
3/2 |
200 |
145 |
3 |
18 |
4-φ18 |
200 |
3 |
18 |
4-φ18 |
||
|
50 |
2 |
230 |
160 |
3 |
20 |
4-φ18 |
230 |
3 |
20 |
4-φ18 |
||
|
65 |
5/2 |
290 |
180 |
3 |
20 |
4-φ18 |
290 |
3 |
20 |
4-φ18 |
||
|
80 |
3 |
310 |
195 |
3 |
22 |
4-φ18 |
310 |
3 |
22 |
4-φ18 |
||
|
100 |
4 |
350 |
215 |
3 |
22 |
8-φ18 |
350 |
3 |
24 |
8-φ18 |
||
|
125 |
5 |
400 |
245 |
3 |
24 |
8-φ18 |
400 |
3 |
26 |
8-φ18 |
||
|
150 |
6 |
480 |
280 |
3 |
24 |
8-φ23 |
480 |
3 |
28 |
8-φ23 |
||
|
200 |
8 |
600 |
335 |
3 |
26 |
8-φ23 |
495 |
3 |
30 |
12-φ23 |
||
|
250 |
10 |
622 |
390 |
3 |
28 |
12-φ23 |
622 |
3 |
32 |
12-φ25 |
||
|
300 |
12 |
698 |
440 |
4 |
28 |
12-φ23 |
698 |
4 |
34 |
12-φ25 |
||
|
350 |
14 |
787 |
500 |
4 |
30 |
16-φ23 |
787 |
4 |
38 |
16-φ25 |
||
|
400 |
16 |
914 |
565 |
4 |
32 |
16-φ25 |
914 |
4 |
40 |
16-φ30 |
||
|
450 |
18 |
978 |
615 |
4 |
32 |
20-φ25 |
|
|
|
|
||
|
500 |
20 |
978 |
670 |
4 |
34 |
20-φ25 |
|
|
|
|
||
H41F46襯氟止回閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
