蝶閥 伸縮蝶閥
更新：2022/9/7 15:45:01??????點擊：
- 品牌：???工開閥門
- 型號：???DS341X
產品介紹
DS341X伸縮蝶閥：
具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在425℃以下，公稱壓力在1.6MPa以下的石油，化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的裝置。
DS341X伸縮蝶閥特點：
1、結構獨特，設計靈活，重量輕，省力，啟閉迅速。
2、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，海能為維修閥門安裝更換提供方便。
3、密封部位能調節和更換，密封性能可靠，流阻小，節能。
DS341X伸縮蝶閥性能：
|
公稱通經DN（mm) |
50～2000 |
50～1600 |
||
|
?公稱藥理PN（MPa) |
0.6 |
1.0 |
1.6 |
|
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
|
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
|
|
???????適用溫度 |
軟密封 |
X:-40℃～90℃;XF:-20℃～200℃ |
||
|
硬密封 |
碳鋼:-29℃～425℃ 不銹鋼-40℃～650℃ |
|||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
|||
|
???????????????????泄漏率 |
符合GB/T13927-92標準 |
|||
|
??????????????????驅動方式 |
蝸輪傳動、電動、氣動、液動 |
|||
DS341X伸縮蝶閥零部件材料表：
|
零件名稱 |
材料 |
|
閥體 |
WCB、QT450-10、不銹鋼 |
|
蝶板 |
WCB、QT450-10、不銹鋼 |
|
閥軸 |
2Cr13不銹鋼 |
|
密封圈 |
橡膠 |
|
填料 |
柔性石墨 |

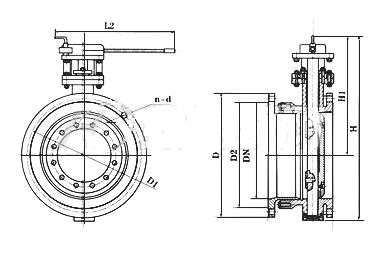

DS341X伸縮蝶閥結構：（圖）
DS341X伸縮蝶閥外觀尺寸：
|
規格 |
D |
D1 |
Lmax |
Lmin |
H1 |
H2 |
N-Фd |
|
100 |
220 |
180 |
216 |
174 |
110 |
170 |
8-Ф18 |
|
125 |
250 |
210 |
232 |
186 |
123 |
182 |
8-Ф18 |
|
150 |
285 |
240 |
239 |
194 |
140 |
210 |
8-Ф22 |
|
200 |
340 |
295 |
264 |
214 |
170 |
238 |
8-Ф22 |
|
250 |
395 |
350 |
296 |
235 |
195 |
270 |
12-Ф22 |
|
300 |
445 |
400 |
300 |
250 |
222 |
300 |
12-Ф22 |
|
350 |
505 |
460 |
320 |
270 |
252 |
330 |
16-Ф22 |
|
400 |
565 |
515 |
332 |
282 |
285 |
368 |
16-Ф26 |
|
450 |
615 |
565 |
355 |
305 |
310 |
402 |
20-Ф26 |
|
500 |
670 |
620 |
365 |
315 |
337 |
438 |
20-Ф30 |
|
600 |
780 |
725 |
420 |
340 |
393 |
490 |
24-Ф30 |
|
700 |
895 |
840 |
446 |
396 |
450 |
558 |
24-Ф33 |
|
800 |
1015 |
950 |
476 |
426 |
515 |
625 |
28-Ф33 |
|
900 |
1115 |
1050 |
506 |
456 |
560 |
685 |
28-Ф33 |
|
1000 |
1230 |
1160 |
516 |
466 |
610 |
750 |
28-Ф36 |
|
1200 |
1455 |
1380 |
560 |
510 |
725 |
880 |
32-Ф39 |
|
1400 |
1675 |
1590 |
590 |
540 |
840 |
987 |
36-Ф42 |
|
1600 |
1915 |
1820 |
630 |
585 |
960 |
1158 |
40-Ф48 |
|
1800 |
2115 |
2020 |
680 |
630 |
1060 |
1258 |
44-Ф48 |
|
2000 |
2325 |
2230 |
730 |
680 |
1165 |
1365 |
48-Ф48 |
DS341X伸縮蝶閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
